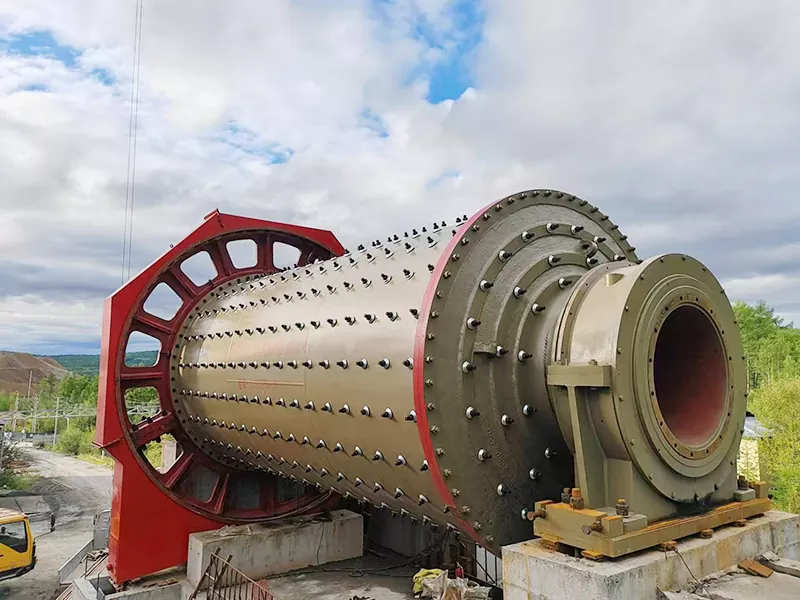

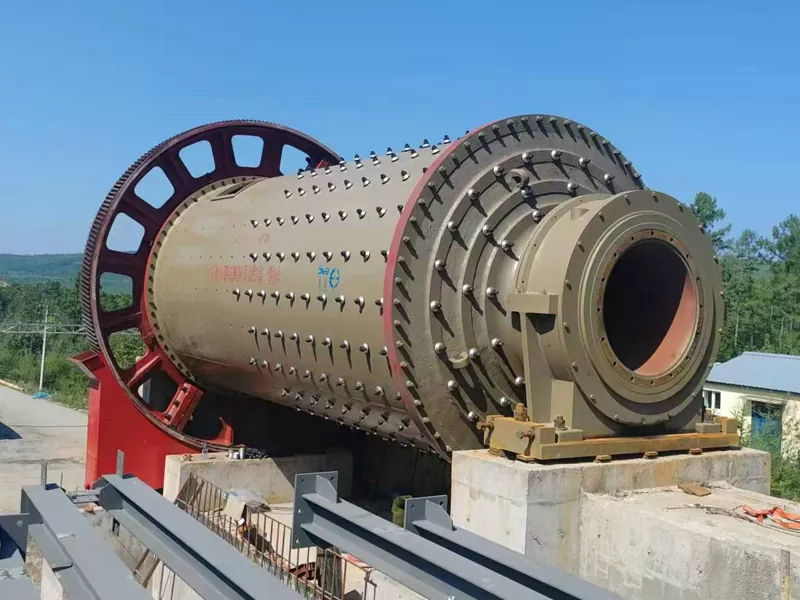

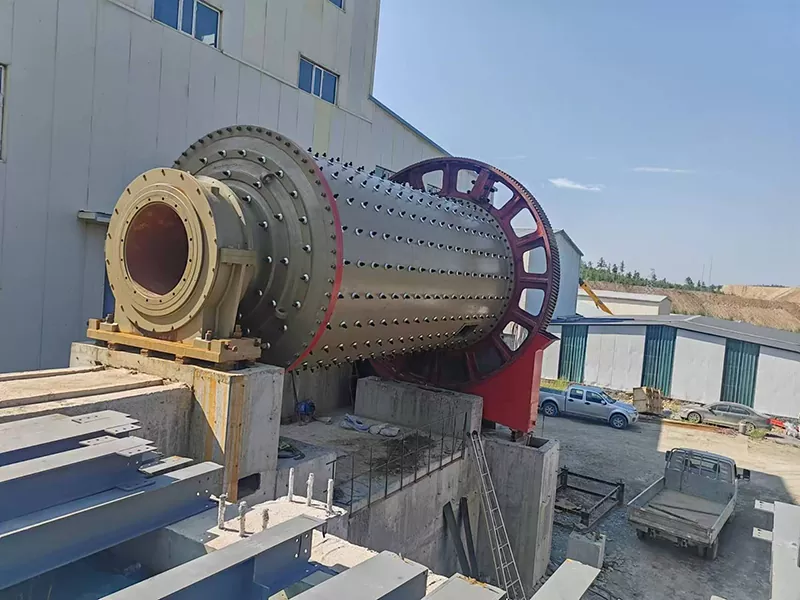

एनर्जी सेविंग ग्रेट बॉल मिल

एनर्जी सेविंग ग्रेट बॉल मिल की आपूर्ति एक पेशेवर निर्माता द्वारा की जाती है--महाकाव्य, मोटे अयस्कों को पीसने के लिए एक विश्वसनीय, उच्च प्रदर्शन समाधान प्रदान करता है। एक शीर्ष निर्यात उत्पाद के रूप में, यह बॉल मिल आधुनिक खनिज प्रसंस्करण मांगों को पूरा करने के लिए उन्नत प्रौद्योगिकी, ऊर्जा दक्षता और मजबूत निर्माण को एकीकृत करता है।

उत्पाद पैरामीटर

हमारी ग्रेट बॉल मिल क्यों चुनें?

अनुप्रयोग

· सोना, तांबा, लोहा और अन्य अलौह और लौह खनन कार्यों में मोटे अयस्क को पीसना।

· उच्च थ्रूपुट और सुसंगत कण आकार की आवश्यकता वाले बड़े पैमाने के खनिज प्रसंस्करण संयंत्रों के लिए उपयुक्त।

· बेहतर लचीलेपन और दक्षता के लिए गीली और सूखी दोनों पीसने की प्रक्रियाओं में उपयोग किया जाता है।

ग्रेट बॉल मिल कैसे काम करती है

ईपीआईसी ग्रेट बॉल मिल एक ट्रांसमिशन डिवाइस के माध्यम से धीरे-धीरे घूमती है। सामग्री को सिलेंडर के फीडिंग सिरे से डाला जाता है। अंदर, स्टील की गेंदें सामग्री पर प्रभाव डालती हैं और स्वयं पीसने में सहायता करती हैं। निरंतर फ़ीड सामग्री को डिस्चार्ज सिरे की ओर ले जाती है। एक ग्रिड प्लेट स्टील की गेंदों को डिस्चार्ज होने से रोकते हुए अयस्क को बाहर निकालती है, जिससे न्यूनतम अधिक पीसना सुनिश्चित होता है। दोनों सिरों पर रोलिंग बियरिंग्स स्लाइडिंग बियरिंग्स की जगह लेते हैं, जिससे ऊर्जा की खपत काफी कम हो जाती है।

संचालन में मुख्य विशेषताएं:

1. नालीदार कुंडलाकार लाइनर बॉल-अयस्क संपर्क सतह को अधिकतम करता है, जिससे पीसने की दक्षता में सुधार होता है।

2. बड़े डबल-पंक्ति गोलाकार रोलर बीयरिंग स्टार्टअप प्रतिरोध और घर्षण को कम करते हैं।

3. तेल धुंध स्नेहन गियर के निरंतर और विश्वसनीय संचालन को सुनिश्चित करता है।

4. 160t/h तक की बड़ी उत्पादन क्षमता के लिए डिज़ाइन किया गया।

5. लचीली स्थापना: छोटी इकाइयां (<2.1 मीटर व्यास) सुविधाजनक सिविल निर्माण के लिए एक अभिन्न फ्रेम अपनाती हैं।

ऊर्जा-बचत लाभ

· अनुकूलित पीसने का प्रभाव:

नालीदार लाइनर सामग्री को उठाते हैं, ऊर्जा को कम करते हुए पीसने को बढ़ाते हैं।

· कम परिचालन लागत:

एनर्जी सेविंग ग्रेट बॉल मिल के रोलिंग बियरिंग्स घर्षण को कम करते हैं, जिससे 20-30% ऊर्जा की बचत होती है।

· उच्चतर उत्पादकता:

बड़े डिस्चार्ज पोर्ट और नियंत्रित ओवर-ग्राइंडिंग से आउटपुट में सुधार होता है।

·रखरखाव के अनुकूल:

तेल धुंध स्नेहन और मॉड्यूलर घटक रखरखाव को सरल बनाते हैं।

बाज़ार के विकल्पों के साथ तुलना

· ईपीआईसी का ऊर्जा-बचत डिज़ाइन ओवर-ग्राइंडिंग को कम करके पारंपरिक ओवरफ़्लो बॉल मिलों से बेहतर प्रदर्शन करता है।

· वैश्विक निर्यात विभिन्न खनिज प्रकारों में उत्पाद की अनुकूलनशीलता और प्रदर्शन को प्रदर्शित करता है।

· विशिष्ट परियोजना आवश्यकताओं के लिए अनुकूलन विकल्प कण आकार और पीसने की दक्षता के सटीक नियंत्रण की अनुमति देते हैं।

प्रोजेक्ट केस

दक्षिण पूर्व एशिया में एक खनिज प्रसंस्करण संयंत्र को मोटे सोने के अयस्क के लिए एक विश्वसनीय पीसने वाले समाधान की आवश्यकता थी। उनकी मौजूदा ओवरफ़्लो मिल सामग्री को अत्यधिक पीस रही थी, जिससे उच्च ऊर्जा खपत और असंगत कण आकार हो रहा था। उन्होंने इसे बदलने के लिए EPIC की ग्रेट बॉल मिल को चुना।

ऑन-साइट सत्यापन

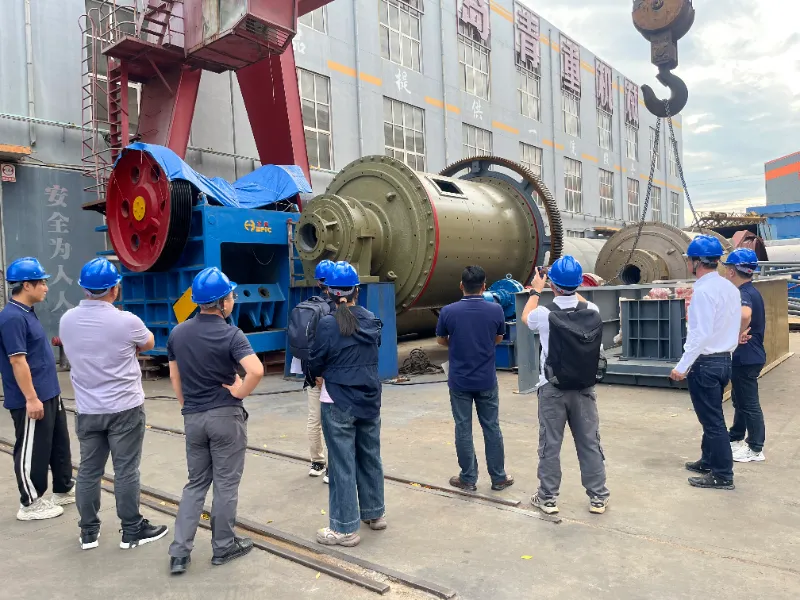

शिपमेंट से पहले, ग्राहक की तकनीकी टीम ने मिल का निरीक्षण करने के लिए ईपीआईसी के क़िंगदाओ कारखाने का दौरा किया। उन्होंने तीन चीजों पर ध्यान केंद्रित किया: ग्रेट प्लेट डिस्चार्ज सिस्टम (यह पुष्टि करने के लिए कि मोटे अयस्क को अंदर जाने देते समय स्टील की गेंदों को बाहर निकलने से रोकता है), ग्रूव्ड कुंडलाकार लाइनर इंस्टॉलेशन (बॉल-अयस्क संपर्क सतह को सत्यापित करने के लिए), और गर्थ गियर और मुख्य बीयरिंग पर तेल धुंध स्नेहन प्रणाली। टीम ने सिलेंडर पर वेल्डिंग की गुणवत्ता और बड़े डबल-पंक्ति गोलाकार रोलर बीयरिंग की असेंबली सहनशीलता की भी समीक्षा की।

परिणाम

स्वीकृति के बाद, मिल को भेज दिया गया और साइट पर चालू कर दिया गया। क्लाइंट ने अपने पिछले ओवरफ़्लो मिल की तुलना में स्थिर संचालन, लगातार डिस्चार्ज कण आकार और ऊर्जा खपत में औसत दर्जे की कमी की सूचना दी। परियोजना ने पुष्टि की है कि मोटे अयस्क पीसने के लिए, ग्रेट डिस्चार्ज डिज़ाइन अत्यधिक पीसने को कम करता है और समग्र सर्किट दक्षता में सुधार करता है।

ईपीआईसी क्यों चुनें?

1. मोटे पीसने के उपकरण में विशेषज्ञता

महाकाव्य1988 से ग्राइंडिंग मिलों का निर्माण कर रहा है, जिसमें ग्रेट बॉल मिल्स, ओवरफ्लो बॉल मिल्स, ऑटोजेनस मिल्स, रॉड मिल्स और स्टिरर्ड मिल्स शामिल हैं। मोटे पीसने वाले सर्किट के लिए, हमारी इंजीनियरिंग टीम समझती है कि डिस्चार्ज विधि, लाइनर प्रोफाइल और बीयरिंग प्रकार कण आकार वितरण और ऊर्जा खपत को कैसे प्रभावित करते हैं - और हम प्रत्येक मिल को तदनुसार कॉन्फ़िगर करते हैं।

2. घर में निर्मित रोलिंग बियरिंग तकनीक

हमारी एनर्जी सेविंग ग्रेट बॉल मिल स्लाइडिंग बियरिंग्स के बजाय बड़े डबल-पंक्ति गोलाकार रोलर बियरिंग्स का उपयोग करती है। यह डिज़ाइन कोई ऐड-ऑन नहीं है; इसे शुरू से ही मिल संरचना में इंजीनियर किया गया है, जिसमें बेयरिंग सीट मशीनिंग, शाफ्ट संरेखण और स्नेहन रूटिंग शामिल है। इसका परिणाम 20-30% कम ऊर्जा खपत और आसान स्टार्टअप है।

3. ग्रूव्ड एनुलर लाइनर - ईपीआईसी द्वारा डिजाइन, कास्ट और फिट

ग्रूव्ड कुंडलाकार लाइनर ईपीआईसी के स्वयं के चित्रों के अनुसार तैयार किया गया है और हमारी कार्यशाला में फिट किया गया है। हम ग्रूव प्रोफाइल, सामग्री की कठोरता और फिट सहनशीलता को नियंत्रित करते हैं, इसलिए लाइनर लगातार बॉल-अयस्क संपर्क और अनुमानित पहनने का जीवन प्रदान करता है। बिक्री उपरांत सेवा के लिए रिप्लेसमेंट लाइनर भी उपलब्ध हैं।

4. पूर्ण पैमाने पर उत्पादन क्षमता

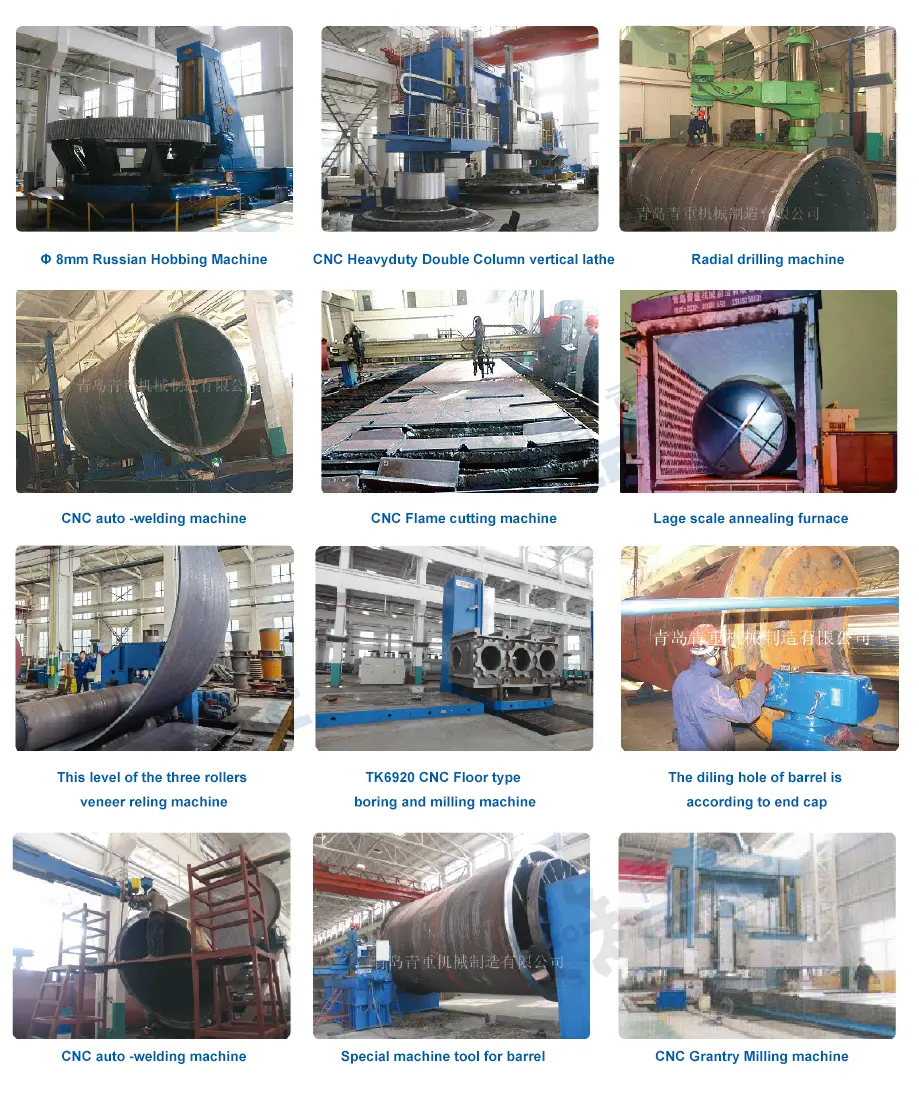

ईपीआईसी का क़िंगदाओ उत्पादन आधार कास्टिंग, मशीनिंग, वेल्डिंग, असेंबली और परीक्षण को कवर करता है। 5.5 मीटर सिलेंडर व्यास और 5,200 किलोवाट मुख्य मोटर पावर तक की ग्रेट बॉल मिल्स का निर्माण घर में ही किया जाता है, जिसकी उत्पादन क्षमता का डेटा कारखाने में सत्यापित किया जा सकता है।

5. विदेशी परियोजना अनुभव

ईपीआईसी की ग्राइंडिंग मिलें दक्षिण पूर्व एशिया, दक्षिण अमेरिका, अफ्रीका, मध्य पूर्व और मध्य एशिया में निर्यात की जाती हैं। हमारी अंतर्राष्ट्रीय व्यापार और तकनीकी टीमें मॉडल चयन, अनुकूलन और फ़ैक्टरी निरीक्षण से लेकर इंस्टॉलेशन मार्गदर्शन और दीर्घकालिक रखरखाव तक विदेशी परियोजनाओं का समर्थन करती हैं।

6. फैक्टरी निरीक्षण का स्वागत है

शिपमेंट से पहले ग्रेट प्लेट डिस्चार्ज सिस्टम, ग्रूव्ड कुंडलाकार लाइनर, तेल धुंध स्नेहन प्रणाली, सिलेंडर वेल्डिंग और बीयरिंग असेंबली का निरीक्षण करने के लिए ईपीआईसी के क़िंगदाओ कारखाने का दौरा करने के लिए विदेशी ग्राहकों का स्वागत है। तकनीकी वार्ता में अयस्क प्रकार, फ़ीड आकार, लक्ष्य कण आकार, थ्रूपुट, स्थापना मार्गदर्शन और दीर्घकालिक रखरखाव शामिल है।

7. मोटे पीसने वाले सर्किट के लिए अनुकूलन

प्रत्येक मोटे पीसने की परियोजना में अलग-अलग अयस्क विशेषताएँ, फ़ीड आकार और लक्ष्य कण आकार होते हैं। ईपीआईसी आपके प्रोजेक्ट मापदंडों के आधार पर सिलेंडर आकार, लाइनर प्रोफाइल, बियरिंग प्रकार, ड्राइव कॉन्फ़िगरेशन, नियंत्रण प्रणाली और डिस्चार्ज पोर्ट डिज़ाइन को कवर करते हुए अनुकूलित कॉन्फ़िगरेशन प्रदान करता है।

8. स्पेयर पार्ट्स और बिक्री के बाद सहायता

ईपीआईसी मिल की पूरी सेवा अवधि के लिए लाइनर, ग्रेट प्लेट, बियरिंग, गियर और अन्य घिसे-पिटे हिस्सों की आपूर्ति करता है। कस्टम पैटर्न पुन: ऑर्डर के लिए दायर किए जाते हैं। दीर्घकालिक ग्राहकों को स्पेयर पार्ट्स और तकनीकी सहायता पर प्राथमिकता सेवा प्राप्त होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: ग्रेट बॉल मिल और ओवरफ्लो बॉल मिल के बीच क्या अंतर है?

एक ग्रेट बॉल मिल डिस्चार्ज सिरे पर एक ग्रेट प्लेट के माध्यम से सामग्री का निर्वहन करती है, जो मोटे अयस्क को पास करते समय स्टील की गेंदों को रोकती है। एक ओवरफ्लो बॉल मिल घोल के स्तर पर निर्भर करते हुए, एक खोखले शाफ्ट के माध्यम से घोल का निर्वहन करती है। ग्रेट मिल मोटे पीसने और अधिक पीसने को कम करने के लिए बेहतर हैं; बारीक पीसने के लिए ओवरफ्लो मिलें बेहतर हैं।

Q2: ग्रेट बॉल मिल का उपयोग किसके लिए किया जाता है?

इसका उपयोग खनिज प्रसंस्करण संयंत्रों में मोटे अयस्क को पीसने के लिए किया जाता है, विशेष रूप से सोना, तांबा, लोहा और अन्य लौह और अलौह अयस्कों के लिए। यह बड़े पैमाने के पौधों के लिए उपयुक्त है जिन्हें उच्च थ्रूपुट (160 टन/घंटा तक) और सुसंगत कण आकार की आवश्यकता होती है, और गीले और सूखे दोनों पीसने वाले सर्किट में काम करता है।

Q3: ग्रेट प्लेट स्टील की गेंदों को डिस्चार्ज होने से कैसे रोकती है?

ग्रेट प्लेट में स्लॉट का आकार स्टील की गेंदों से छोटा होता है लेकिन अयस्क कणों के गुजरने के लिए पर्याप्त बड़ा होता है। जैसे ही मिल घूमती है, अयस्क को निरंतर फ़ीड द्वारा स्लॉट के माध्यम से धकेल दिया जाता है, जबकि स्टील की गेंदें आगे पीसने के लिए सिलेंडर के अंदर रहती हैं। यह डिज़ाइन अत्यधिक पीसने को कम करता है और पीसने वाले मीडिया को मिल में रखता है।

Q4: ईपीआईसी की ग्रेट बॉल मिल की क्षमता सीमा क्या है?

मानक मॉडल 160 t/h तक का समर्थन करता है। ईपीआईसी उच्च-थ्रूपुट खनिज प्रसंस्करण संयंत्रों के लिए बड़े मॉडल भी पेश करता है। परियोजना-विशिष्ट क्षमता के लिए, हमें अपना अयस्क प्रकार, फ़ीड आकार, लक्ष्य कण आकार और आवश्यक आउटपुट भेजें, और हमारे इंजीनियर सही मॉडल की सिफारिश करेंगे।

Q5: रोलिंग बेयरिंग डिज़ाइन कितनी ऊर्जा बचा सकता है?

पारंपरिक स्लाइडिंग बियरिंग्स को बड़े डबल-पंक्ति गोलाकार रोलर बियरिंग्स के साथ बदलकर, मिल स्टार्टअप प्रतिरोध और घर्षण को कम कर देता है, जिससे ऊर्जा की खपत 20-30% तक कम हो जाती है। यह स्टार्टअप टॉर्क को भी कम करता है, जिसका अर्थ है कि आसान शुरुआत और मोटर और ट्रांसमिशन सिस्टम पर कम तनाव।

Q6: ग्रूव्ड वलयाकार लाइनर क्या है और यह क्यों मायने रखता है?

ग्रूव्ड कुंडलाकार लाइनर सिलेंडर के अंदर स्थापित एक नालीदार लाइनर प्लेट है। इसके खांचे पीसने वाले मीडिया और अयस्क के बीच संपर्क सतह को बढ़ाते हैं, और मिल के अंदर सामग्री उठाने में सुधार करते हैं। इसके परिणामस्वरूप उच्च पीसने की दक्षता, बेहतर कण आकार नियंत्रण और प्रति टन अयस्क में कम ऊर्जा खपत होती है।

Q7: ईपीआईसी की ग्रेट बॉल मिल और साधारण बॉल मिल के बीच क्या अंतर है?

ईपीआईसी की ग्रेट बॉल मिल स्लाइडिंग बियरिंग्स के बजाय रोलिंग बियरिंग्स, फ्लैट लाइनर के बजाय एक ग्रूव्ड कुंडलाकार लाइनर और मैन्युअल स्नेहन के बजाय एक तेल धुंध स्नेहन प्रणाली का उपयोग करती है। ये तीन परिवर्तन सामान्य बॉल मिलों की तुलना में 20-30% ऊर्जा बचत, उच्च थ्रूपुट और कम रखरखाव प्रदान करते हैं।

Q8: क्या मिल को किसी विशिष्ट अयस्क प्रकार या परियोजना के लिए अनुकूलित किया जा सकता है?

हाँ। ईपीआईसी अयस्क प्रकार, फ़ीड आकार, लक्ष्य कण आकार, थ्रूपुट, साइट ऊंचाई, बिजली आपूर्ति और स्थापना स्थितियों के आधार पर अनुकूलित समाधान प्रदान करता है। कस्टम विकल्पों में सिलेंडर आकार, लाइनर प्रोफाइल, बियरिंग प्रकार, ड्राइव कॉन्फ़िगरेशन और नियंत्रण प्रणाली, साथ ही ऑन-साइट इंस्टॉलेशन मार्गदर्शन और दीर्घकालिक रखरखाव समर्थन शामिल हैं।

Q9: ग्रेट बॉल मिल के लिए स्थापना आवश्यकता क्या है?

2.1 मीटर से कम सिलेंडर व्यास वाली इकाइयों के लिए, ईपीआईसी एक अभिन्न फ्रेम डिजाइन का उपयोग करता है जो सिविल निर्माण को सरल बनाता है और स्थापना समय को कम करता है। बड़ी इकाइयों के लिए, एक अलग आधार का उपयोग किया जाता है। ईपीआईसी विदेशी परियोजनाओं के लिए इंस्टॉलेशन ड्राइंग, ऑन-साइट मार्गदर्शन और कमीशनिंग सहायता प्रदान करता है।

प्रश्न10: लीड टाइम क्या है और मुझे कोटेशन कैसे मिलेगा?

मॉडल और ऑर्डर मात्रा के आधार पर मानक लीड समय आम तौर पर 30-60 दिन होता है। कोटेशन प्राप्त करने के लिए, हमें अपना अयस्क प्रकार, फ़ीड आकार, लक्ष्य कण आकार, आवश्यक क्षमता (टी/एच), साइट की स्थिति और बिजली आपूर्ति भेजें। हमारी इंजीनियरिंग टीम सही मॉडल की सिफारिश करेगी और पूर्ण उद्धरण प्रदान करेगी।

प्रश्न11: क्या विदेशी ग्राहक शिपमेंट से पहले मिल का निरीक्षण कर सकते हैं?

हाँ। ईपीआईसी शिपमेंट से पहले ऑन-साइट फैक्ट्री निरीक्षण और उपकरण स्वीकृति के लिए अपने क़िंगदाओ उत्पादन बेस पर आने वाले विदेशी ग्राहकों का स्वागत करता है। ग्राहक ग्रेट प्लेट डिस्चार्ज सिस्टम, ग्रूव्ड कुंडलाकार लाइनर, तेल धुंध स्नेहन प्रणाली, सिलेंडर वेल्डिंग और बियरिंग असेंबली की समीक्षा कर सकते हैं। तकनीकी वार्ता में अयस्क प्रकार, फ़ीड आकार, लक्ष्य कण आकार, थ्रूपुट, स्थापना मार्गदर्शन और दीर्घकालिक रखरखाव शामिल है।

प्रश्न12: अन्य आपूर्तिकर्ताओं की तुलना में ईपीआईसी की ग्रेट बॉल मिल को क्यों चुनें?

ईपीआईसी के पास ग्राइंडिंग मिल डिजाइन में दशकों की विशेष इंजीनियरिंग है, यह टिकाऊ सामग्री और सख्त गुणवत्ता नियंत्रण का उपयोग करता है, और परामर्श, स्थापना मार्गदर्शन और बिक्री के बाद सेवा प्रदान करता है। एनर्जी सेविंग ग्रेट बॉल मिल 20-30% ऊर्जा बचत, 160 टी/एच क्षमता तक और मोटे अयस्क पीसने के लिए विश्वसनीय दीर्घकालिक प्रदर्शन प्रदान करने के लिए रोलिंग बियरिंग तकनीक, ग्रूव्ड कुंडलाकार लाइनर डिजाइन और तेल धुंध स्नेहन को जोड़ती है।

लाभ का सारांश

· कम ऊर्जा खपत के साथ उच्च दक्षता वाली ग्राइंडिंग।

· लंबे समय तक संचालन के लिए मजबूत, टिकाऊ डिजाइन।

· आसान रखरखाव और विश्वसनीय स्नेहन प्रणाली।

·परिचालन आवश्यकताओं को पूरा करने के लिए लचीले आकार के विकल्प।

· लागत प्रभावी, उच्च गुणवत्ता वाले खनिज प्रसंस्करण उपकरण चाहने वाले वैश्विक खरीदारों के लिए आदर्श विकल्प।

ईपीआईसी ग्रेट बॉल मिल उन्नत ग्राइंडिंग तकनीक, बेहतर इंजीनियरिंग और वैश्विक निर्यात विशेषज्ञता की परिणति का प्रतिनिधित्व करता है। चाहे मौजूदा संयंत्रों को अपग्रेड करना हो या नई खनिज प्रसंस्करण लाइनों का निर्माण करना हो, यह बॉल मिल अधिकतम उत्पादन, ऊर्जा दक्षता और दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करता है।हमसे संपर्क करने के लिए आपका स्वागत है!
